• Les trappes sont constituées, d’un circuit bouchon, c’est à dire un bobinage et d’un condensateur montés en parallèle. Condensateurs de 60 à 62 pF 2 à 3000 v (suivant récupération dans vieux poste TV), le bobinage sera constitué de 13 tours (spires jointives) de fil émaillé de 15/10 bobinés sur air avec un diamètre de PVC 60 mm.
     – Sur 7 Mhz, la partie centrale se comporte comme un doublet classique.
     – Sur 3,5 Mhz, les trappes sont loin de leur fréquence de résonnance
           et augmente artificiellement la longueur de l’antenne, qui vibre encore en demi-onde.
     – Sur 14, 21 et 28 Mhz, l’ensemble de l’antenne vibre respectivement en 3, 5, et 7 demi-ondes.
  En pratique on utilise généralement :

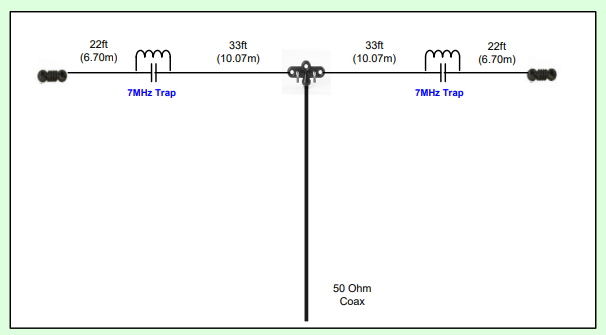

• A = 6.77 m± 2 cm <Trappe> B = 10.06 m± 2 cm – Alim – B = 10.06 m± 2 cm <Trappe> A = 6.70  7 m± 2 cm
• Nous pouvons également utiliser simplement les valeurs B, sans les trappes… ni les longueurs A…
• Afin d’augmenter la bande passante, on peut utiliser au lieu d’un conducteur central, utiliser plusieurs conducteurs sur la périphérie de la trappe, afin de réaliser « un rayonnemnt » de tube égal au diamtètre de la trappe.

Web..
